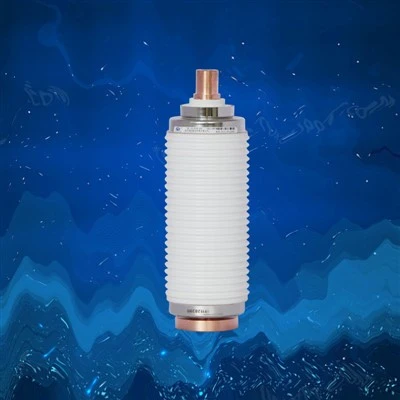

De vacuümonderbreker is een technisch hoogstaand apparaat dat geavanceerde materialen, nauwkeurige productietechnieken en rigoureuze tests combineert om betrouwbaar en efficiënt schakelen in elektrische hoogspanningssystemen mogelijk te maken. Het ontwerp en de constructie zorgen voor prestaties en veiligheid op de lange termijn in een verscheidenheid aan veeleisende toepassingen.
Behuizing en afdichtingen
De behuizing van de onderbreker is doorgaans vervaardigd uit glas of keramische materialen, gekozen vanwege hun uitstekende isolerende eigenschappen en het vermogen om een hermetische afdichting te behouden. Deze afdichtingen zijn van cruciaal belang om ervoor te zorgen dat het vacuüm in de onderbreker gedurende de gehele levensduur van het apparaat intact blijft. De behuizing moet volledig gasondoordringbaar zijn en vrij van uitgassende materialen die de vacuümomgeving in gevaar kunnen brengen.
Balg ontwerp
De roestvrijstalen balg heeft een tweeledig doel: het vacuüm in de onderbreker isoleren van de externe atmosfeer en de precieze beweging van het contact binnen een bepaald bereik mogelijk maken. Deze beweging vergemakkelijkt het openen en sluiten van de schakelaar. De balg moet robuust genoeg zijn om de mechanische spanningen van herhaaldelijk gebruik te weerstaan en een hoog vacuüm te handhaven gedurende de verwachte levensduur van het apparaat. De balg is doorgaans gemaakt van roestvrij staal met een dikte variërend van 0.1 tot 0.2 mm, en hun levensduur tegen vermoeiing wordt beïnvloed door de warmte die tijdens bedrijf door de boog wordt afgevoerd.
Boogschilden
Boogschermen zijn strategisch rond de contacten en aan de uiteinden van de onderbreker geplaatst om te voorkomen dat verdampt contactmateriaal condenseert op het binnenoppervlak van het vacuümomhulsel. Een dergelijke condensatie zou de isolatiesterkte van de omhulling kunnen aantasten, wat mogelijk kan leiden tot vonkontlading wanneer de onderbreker open is. Bovendien helpen de schilden de verdeling van het elektrische veld in de onderbreker te controleren, waardoor de spanning in open circuit wordt verbeterd. Ze absorberen ook een deel van de energie die door de boog wordt geproduceerd, waardoor het onderbrekingsvermogen van het apparaat wordt vergroot.
Contacten
De contacten zijn verantwoordelijk voor het geleiden van de circuitstroom wanneer ze gesloten zijn en vormen de aansluitingen van de boog wanneer ze open zijn. Ze zijn gemaakt van een verscheidenheid aan materialen, geselecteerd op basis van de specifieke toepassings- en ontwerpvereisten om een lange levensduur van het contact, een snel herstel van de spanningsbestendigheid en een effectieve controle van overspanning als gevolg van stroomonderbrekingen te garanderen. Veelgebruikte materialen zijn onder meer koper-chroomlegeringen, waarvan een 50-50-samenstelling veel voorkomt in stroomonderbrekers. Andere materialen, zoals zilver, wolfraam en wolfraamverbindingen, worden gebruikt in gespecialiseerde onderbrekerontwerpen.
Populaire tags: keramische schaal vacuümonderbreker, China keramische schaal vacuümonderbreker fabrikanten, leveranciers, fabriek
Technische parameters
| BELANGRIJKSTE TECHNISCHE GEGEVENS | ||
| Gegevens | Eenheid | Waarde |
| Nominale frequentie | Hz | 50 |
| Nominale spanning | kV | 25.8 |
| Nominale korte duur, bestand tegen spanning (1 min) | kV | 65 |
| Nominale bliksemimpuls is bestand tegen spanning | kV | 145 |
| Nominale stroom | A | 630 |
| Circuitweerstand bij de laagste nominale contactkracht | μΩ | Kleiner dan of gelijk aan 25 |
| Nominale kortsluitbreekstroom | kA | 20 |
| Nominale kortsluitstroom-breektijden | Tijden | 30 |
| Nominale korte duur, bestand tegen stroom | kA | 20 |
| Nominale duur van kortsluiting | s | 4 |
| Nominale piekstroom | kA | 50 |
| Nominale kortsluitstroom | kA | 50 |
| Nominale bedieningsvolgorde | O{{0}}.3(0,5)s-CO-180s-CO | |
| Neem contact op met een beroerte | mm | 13±1 |
| Gemiddelde openingssnelheid (eerste slag van 75%) | m/s | 1.1±0.2 |
| Gemiddelde sluitsnelheid (laatste 30% slag) | m/s | 0.6±0.2 |
| Nominale contactkracht | N | 1800±300 |
| Contact Sluiten Stuiteren Duur | mevrouw | Kleiner dan of gelijk aan 2 |
| Contact Openen en sluiten Niet-gelijktijdigheid | mevrouw | Kleiner dan of gelijk aan 1 |
| Neem contact op met Opening Rebound Amplitude | mm | Kleiner dan of gelijk aan 2 |
| Houdbaarheid | Jaren | 20 |
| Mechanisch uithoudingsvermogen | Tijden | 10000 |
| Neem contact op met Erosielimiet | mm | 3 |
